EP0024-F

Entrepiso (No Acústico)


Elemento Constructivo Horizontal
Fuente: Centro UC de Innovación en Madera

Para acceder a los descargables de esta solución inicia sesión o regístrate ahora


Importante: Para la descripción de los materiales (exterior e interior), propiedades de la madera y especificación tabique o entramado, las recomendaciones estarán mencionadas en color GRIS, mientras que la información especificada en informes de desempeño estará expresada en NEGRO.

Propiedades de la Solución
Peso (por metro cuadrado) Luz Máxima Admisible Espesor
43 3.3 229
[Kg/m²] [m] [mm]

Función Estructural
Gravitacional X
Lateral X

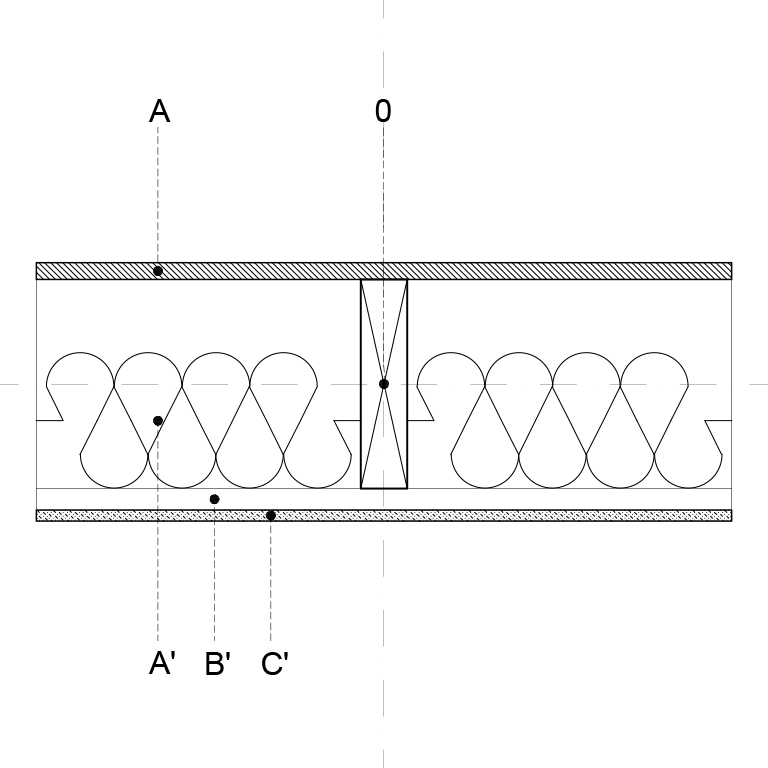

Interior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
H
G
F
E
D
C
B
A Plancha Terciado Estructural Genérico 15[mm] 15 Genérico 535 D 04 06 11/D 05 06 02

Núcleo

0 Recomendaciones Propiedades de la Madera Especificación Entramado de Madera
Especie Terminación Preservación NCh 819 Contenido de Humedad NCh 1198 Cantidad Viga Viga Perimetral Grado Estructural NCh 1198 Distanciamiento
[mm]
Presencia Cadenetas Proveedor
Pino Radiata Cepillado / Dimensionado
(Según informe de fuego)
Preservado CH<20% 1 2x8 2x8 C16 400 c/cadeneta Genérico
41x185 [mm] 41x185 [mm]

Interior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
A' Aislación Lana de Vidrio Romeral 120[mm] (11[kg/m3]) 120 Romeral 11 D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01
B' Estructura Secundaria Madera 19x41[mm] c/400[mm] ⊥ 19 Genérico 83 D 01 02 02/D 03 06 02
C' Plancha Yeso Cartón ST Gyplac Romeral 10[mm] 10 Romeral 660 D 01 02 07/D 04 06 12
D'
E'
F'
G'
H'

Fuego

Resistencia al Fuego (RF)
[Clasificación]
Informe N° (RF) Laboratorio (RF) Tipo de Informe (RF) Fecha de Emisión (RF)
15 1542074 DICTUC Asimilación 26/05/2020

Acústico Aéreo

Indice de Reducción Acústica (Rw+C) [dB(A)] Informe N° (Rw+C) Laboratorio (Rw+C) Tipo de Informe (Rw+C) Fecha de Emisión (Rw+C)
N/A N/A N/A N/A N/A

Acústico Impacto

Nivel de Presión Acústica de Impacto Normalizado (Ln,w) [dB] Informe N° (Ln,w) Laboratorio (Ln,w) Tipo de Informe (Ln,w) Fecha de Emisión (Ln,w)
N/A N/A N/A N/A N/A
Especificaciones Fijaciones
Fijación Estructura de Madera Fijación Marco-Placa Arriostrante
Tipo Diámetro Tipo Diámetro Distanciamiento Perimetral (A) [mm] Distanciamiento Interior (B) [mm]
Conectores “Simpson Strong Tie” tipo L (metálicos) N/A Información no detallada Información no detallada Información no detallada Información no detallada

Cadenetas Otros
Tipo Altura/Distanciamiento [mm] Escuadría Información Sobre Carga Ensayo de Fuego Original
Pieza de Madera de Pino ≤1200 41x185 [mm] no menciona
