EP0018-0

Entrepiso (Acústico)


Elemento Constructivo Horizontal
Fuente: Centro UC de Innovación en Madera

Para acceder a los descargables de esta solución inicia sesión o regístrate ahora


Importante: Para la descripción de los materiales (exterior e interior), propiedades de la madera y especificación tabique o entramado, las recomendaciones estarán mencionadas en color GRIS, mientras que la información especificada en informes de desempeño estará expresada en NEGRO.

Propiedades de la Solución
Peso (por metro cuadrado) Luz Máxima Admisible Espesor
75 4 306
[Kg/m²] [m] [mm]

Función Estructural
Gravitacional X
Lateral N/A

Interior

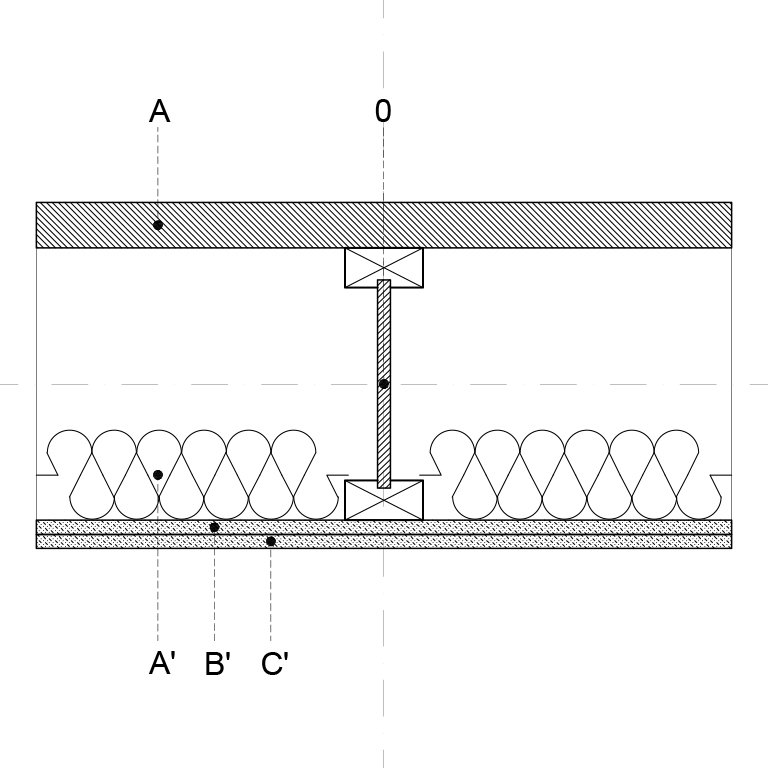

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
H
G
F
E
D
C
B
A Plancha OSB Mezanino LP 40[mm] 40 LP Chile 880 D 03 08 05/D 04 06 09/D 05 06 02

Núcleo

0 Recomendaciones Propiedades de la Madera Especificación Entramado de Madera
Especie Terminación Preservación NCh 819 Contenido de Humedad NCh 1198 Cantidad Viga Viga Perimetral Grado Estructural NCh 1198 Distanciamiento
[mm]
Presencia Cadenetas Proveedor
Pino Radiata Cepillado / Dimensionado
(Según informe de fuego)
Preservado CH<20% 1 N/A N/A N/A 610 c/cadeneta LP Chile
IJOIST 241 [mm] 0

Interior

Capa Nombre Material Espesor [mm] Proveedor Densidad [kg/m³] Código Itemizado
A' Aislación Lana de Vidrio Romeral 80[mm] (11[kg/m3]) 80 Romeral 11 D 06 01 01/D 06 02 01/D 06 03 01/D 06 81 01
B' Plancha Yeso Cartón RF Gyplac Romeral 12.5[mm] 12.5 Romeral 700 D 01 02 07/D 04 06 12
C' Plancha Yeso Cartón RF Gyplac Romeral 12.5[mm] 12.5 Romeral 700 D 01 02 07/D 04 06 12
D'
E'
F'
G'
H'

Fuego

Resistencia al Fuego (RF)
[Clasificación]
Informe N° (RF) Laboratorio (RF) Tipo de Informe (RF) Fecha de Emisión (RF)
60 1538959 DICTUC Asimilación 03/03/2020

Acústico Aéreo

Indice de Reducción Acústica (Rw+C) [dB(A)] Informe N° (Rw+C) Laboratorio (Rw+C) Tipo de Informe (Rw+C) Fecha de Emisión (Rw+C)
45 201 CPIA Ensayo 05/11/2019

Acústico Impacto

Nivel de Presión Acústica de Impacto Normalizado (Ln,w) [dB] Informe N° (Ln,w) Laboratorio (Ln,w) Tipo de Informe (Ln,w) Fecha de Emisión (Ln,w)
74 201 CPIA Ensayo 05/11/2019
Especificaciones Fijaciones
Fijación Estructura de Madera Fijación Marco-Placa Arriostrante
Tipo Diámetro Tipo Diámetro Distanciamiento Perimetral (A) [mm] Distanciamiento Interior (B) [mm]
Información no detallada Información no detallada Tornillos #8x2 1/2" 200 200

Cadenetas Otros
Tipo Altura/Distanciamiento [mm] Escuadría Información Sobre Carga Ensayo de Fuego Original
Pieza de Madera de Pino 600 2x2 sobrecarga mecánica de 120kg/m2
